SVS-VISTEK社

SVS-VISTEK社 ‐ エス・ヴイ・エス ヴィステック -

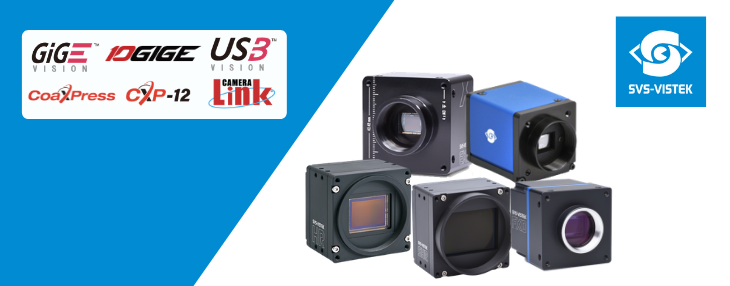

  • 超高解像度カメラ (~151 MP)
  • 幅広い通信規格を採用 (GigE, 10GigE, USB3.0, Camera Link, CoaXPress)

メーカー特長

SVS-VISTEK社はドイツに本社を持つ、高解像度に特化したマシンビジョンカメラメーカーです。
最新で高速なCoaXPress2.0や10GigE、利便性の高いGigEやUSB3.0などの幅広いインターフェースに対応しており、
多種・多用途なアプリケーションへの対応が可能です。

「高解像カメラ」と標準的な産業用カメラとの違い

【高解像カメラならではの撮像】
従来の産業用カメラでは、捉え切れない微細な現象。
SVS-Vistek社製の高解像カメラでは、1度の撮像を通じて微細な差異を捉えることが可能です。

【超高解像カメラ】
- モデル:SHR411CX (カラー)
- 通信規格:CoaXPress (CXP6 x 4)
- 解像度:1億5100万画素
- 撮像速度:6.5fps

【高解像の撮像例】
- 撮像対象:お金
- 撮像ポイント:超高解像撮像
- 有効な用途例:ディスプレイ検査など

紙幣のサンプル画像

【全体画像】


【高解像 ポイント①】

≪ズーム画像≫
◇ 切り取り箇所 -右上の「1」の数字を拡大した画像
◇ 特長-うっすらと文字が入っているのが捉えられている。

「🡹 ズーム画像を確認」




【高解像 ポイント②】

≪ズーム画像≫
◇ 切り取り箇所 - 左端の、「丸部分」を拡大
◇ 特長 - 紙の皺までがくっきりと捉えられている。

「🡹 ズーム画像を確認」




【高解像 ポイント③】

≪ズーム画像≫
◇ 切り取り箇所 - 左下の「星部分」を拡大
◇ 特長 - 建物背景の「丸い縞」が捉えられている。

「🡹 ズーム画像を確認」




【高解像 ポイント④】

≪ズーム画像≫
◇ 切り取り箇所 - 画面上部の「赤い線」を拡大
◇ 特長 - 赤い線の横に「文字と赤い点」が存在する。

「🡹 ズーム画像を確認」




  🡹 高解像カメラのメリットについては、上記タブをご選択ください。

「超高解像度カメラ」選定時の注意点

【NIC / 画像入力ボードの必要性】
50 Mpixを超える超高解像度カメラは、PC側へ送出される
画像データ量が多くなる傾向にあります。

そのため、大量のデータをリアルタイムで送り出せるように、
10GigEやCoaXPressなど高帯域インターフェースを採用しており、
また、PCへの接続用に、
専用のNIC / 画像入力ボードを使用する必要がございます。

【CoaXPress - 画像入力ボードについて】
CoaXPressカメラを使用する際、
PC側で転送データを受け取るための、
画像入力ボードを用意する必要がございます。

弊社では、SVS社が推奨する
Euresys社製画像入力ボードを同時提案可能です。
(CoaXPress CXP-6, CXP-12)

独自のMement解析ツールを使用することで、
CoaXPress採用が初めてのユーザーにも安心して
システム導入を頂けます。
(製品詳細は、右画像をクリック下さい。)

  🡹 画像処理ボードの必要性については、上記タブをご選択ください。

主な特長から選ぶ

超高解像度シリーズ / Sony ~151 Mpix 素子

CoaXPressカメラ

10GigEカメラ

ハイエンド&コンパクトシリーズ / Sony Pregius, Pregius S 素子

25GigEカメラ

CoaXPress 2.0カメラ

10GigEカメラ

高解像度シリーズ / Sony, Gpixel ~120 Mpix 素子

CoaXPressカメラ

10GigEカメラ

Camera Linkカメラ

SWIRシリーズ

近赤外波長対応カメラ

UVシリーズ

CoaXPress 2.0 / 10GigEカメラ

スタンダードシリーズ

GigEカメラ

USB3.0カメラ

Camera Linkカメラ

マイクロフォーサーズ規格対応シリーズ

GigEカメラ

USB3.0カメラ
