Bobcat 320 TE0 and WL シリーズ
● 小型・非冷却型 InGaAsカメラ
● 320×256 画素
● 検出波長 0.9～1.7 μm
● GigE インターフェース
● 高フレームレート 400 Hz
● ウインドウレス仕様もあり
|
|
Xenics社の「Bobcat 320 TE0 and WLシリーズ」は、自社開発の非冷却型 InGaAsディテクターをベースに、320×256ピクセルの解像度を持った近赤外線カメラです。GigE Visionインターフェースを搭載しており、最大400 Hzの高フレームレートを実現します。軽量・低消費電力を特長としています。 |
＜ アプリケーション ＞
|
・近赤外線イメージング

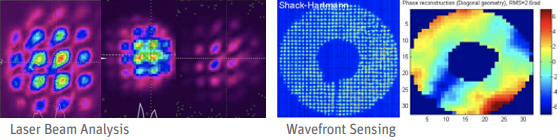

・レーザービーム解析 ・レーザー波面検知 |
・マシンビジョン
・科学研究 ・マシンビジョン など |
Xenics社 アプリケーション 紹介ページ ▶ |
＜ 仕様表 ： Bobcat 320 TE0 and WL シリーズ ＞
|
製品
|
Bobcat 320 TE0 GigE 400 |
Bobcat 320 WL GigE 400 |
|
電気・光学 仕様
|
|
|
|
イメージフォーマット
|
320×256 pixels | |
|
ピクセルピッチ
|
20 μm | |
|
素子タイプ
|
InGaAsフォトダイオードアレイ （CTIA ROIC付き） | |
|
センサー温度安定化
|
非冷却 |
非冷却・ ウィンドウレス ディテクター |
|
積算タイプ
|
スナップショット - グローバルシャッター | |
|
有効エリア・対角
|
6.4×5.12 mm （対角 8.2 mm） | |
|
オプティカルフィルファクター
|
100 % | |
|
波長領域
|
0.9～1.7 μm | |
|
量子効率
|
～80 % （typical peak value） | |
|
ゲインモード
|
シングルゲイン | |
|
フルウェルキャパシティ
|
70 k electrons | |
|
読出ノイズ
|
110 electrons | |
|
暗電流 *1
|
<2E6 electrons/sec | |
|
読出モード
|
ITR | |
|
Pixel operability
|
>99.5 % | |
|
pre-configured
露光時間範囲 |
0.5～4 ms | |
|
最大フレームレート
（フルフレーム） |
400 Hz | |
|
関心領域 (ROI)
|
Yes | |
|
最小ROI
|
32×4 pixels（step 4×1） | |
|
最大フレームレート
（最小サイズ） |
>10000 Hz | |
|
ADC
|
14 bit | |
|
コマンド・制御
|
GigE Vision | |
|
デジタル出力フォーマット
|
GigE Vision（16 bit） | |
|
トリガー
|
In or out via SMA （Configurable） | |
|
メカニカル 仕様
|
|
|
|
寸法 （W×H×L）*2
|
55×55×74 mm | |
|
カメラ重量 *2
|
280 g | |
|
光学インターフェース
|
Cマウント or M42 | |
|
コネクタ GigE
|
RJ-45 | |
|
コネクタ 電源
|
Hirose HR10-7R-SA（73） | |
|
コネクタ トリガー
|
SMA | |
|
環境・電力 仕様
|
|
|
|
動作ケース温度
|
-40 ～ ＋70 ℃（0 ～ ＋50 ℃もあり） | |
|
保管温度
|
-45 ～ ＋85 ℃ | |
|
消費電力
|
4 W | |
|
電源電圧
|
DC 12 V | |
|
衝撃
|
IEC60068-2-27 Ed4.0; half-sine; terminal saw tooth; 50 g [11 ms] | |
|
振動
|
Random: IEC60068-2-64 Ed2.0; 4.3 g [20 - 1000 Hz]. Sine: IEC60068-2-6 Ed7.0; 1 g [10 - 2000 Hz] |
|
|
IP規格
|
IP40 | |
|
Regulatory compliance
|
CE, RoHS | |
*1 : [for 150 mV reverse bias] typically
*2 : レンズを除く
